Precision Infrared Beam Generation – 3535 förpackad 850nm VCSEL-teknik
Kontrollerad infraröd stråleprestanda på 850nm VCSEL
Standardstrålevinkeln på 20 grader ger en balanserad optisk utgång mellan projektionsavstånd och täckningsområde.
Anpassad strålkontroll
För applikationer som kräver olika belysningsmönster stöder GMKJ skräddarsydda optiska lösningar inklusive diffusorer, strålexpanderare och optiska element för att modifiera strålfördelningen enligt systemkrav.
Flexibel optisk integration för 3535-paketerade 850nm VCSEL-system
Denna 3535 850nm VCSEL stöder flexibel matchning med dedikerade IR-diffusorer, linser och optiska moduler. Standard SMD-förpackningen förenklar PCB-layout och ljusvägsmontering, vilket ger en sömlös integration för TOF-avstånd, 3D-avbildning och industriella avkänningsenheter.
Anpassad 850nm VCSEL-modulutveckling

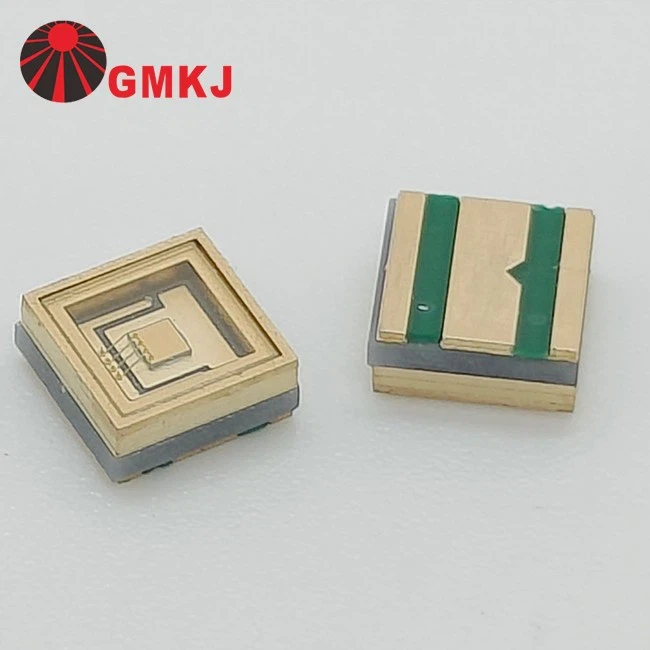

3535 850nm VCSEL-paketstruktur och optisk integrationsdesign
Optiska och elektriska egenskaper hos 3535 850nm VCSEL-laserkälla
| Parameter | Specifikation |
| Artikelnummer | GDY-3535VS850-1CC2-D5D7B |
| Toppvåglängd | 850 nm |
| Effektvärde | 7.7W |
| Pakettyp | 3535 Keramikpaket |
| Betraktningsvinkel | 20 strålvinkel |
| Framspänning | 1.9-2.2V |
| Framåtström | Max 3500mA |
| Ansökningar | integrerade ToF-, 3D-avkännings- och maskinseende-moduler. |
| Optisk effekt | 2700-3500mW vid 3500mA |
Följande elektriska värden representerar typiska driftsförhållanden.
|
Parameter |
Symbol |
Villkor |
Min |
Genomsnittlig |
Max |
Enheter |
| Framspänning (Vf) |
VF |
IF=3500mA |
1.80 |
2.00 |
2.20 |
V |
|
Tröskelström
(阈值电流)
|
Ith
|
-- | 300 | 500 | 700 | mA |
|
Termisk motståndskoppling mot bräda (热阻) |
RΘJ-B |
IF=3500mA |
-- |
1 |
-- |
grad /W |
|
Strålande flöde (光功率) |
Φe |
IF=3500mA |
2700 |
3000 |
3500 |
mW |
|
Toppvåglängd (峰值波长) |
λp |
IF=3500mA |
842 |
850 |
858 | nm |
|
Betraktningsvinkel [1] (发光角度) |
2Θ1/2 |
IF=3500mA |
−− |
20 |
−− |
Deg |
