Produktbeskrivning

Vit 3W 5W 3535 SMD LED visas enligt nedan:

Produktnamn	Vit 3W 5W 3535 SMD LED
Märke Chips	3W med China Sanan 40mil chips; 5W med China Sanan 55mil chips.
Inmatning	3W med 3-3.4vdc 700-1000mA; 5W med 3-3.4vdc 1500mA.
Ljusstyrka	1W 350mA med 190-210lm med över 200LM/W 3W 700mA med 280-320lm; 5W 1500mA med 600-650lm.
Färg	Vit 2700K, 3000K, 4000K, 5000K och 6500K SDCM (på engelska)<5
CRI	Ra>70, Ra>80 and Ra>90 valfritt
Skivmaterial	3W med ALO keramikpaket; 5W med ALN keramikpaket
Ljusvinkel	Silkon linstyp: 120, 90, 60 och 30 grader valfritt Platt förpackningstyp utan lins: 120 grader
Varumärke och tillverkare	GMLED, GMKJ
Garanti	3 år

Vit 3W 5W 3535 SMD LED storlek:

Silikonkupollins typ 3535 smd lysdioder	Platta paket typ 3535 smd lysdioder

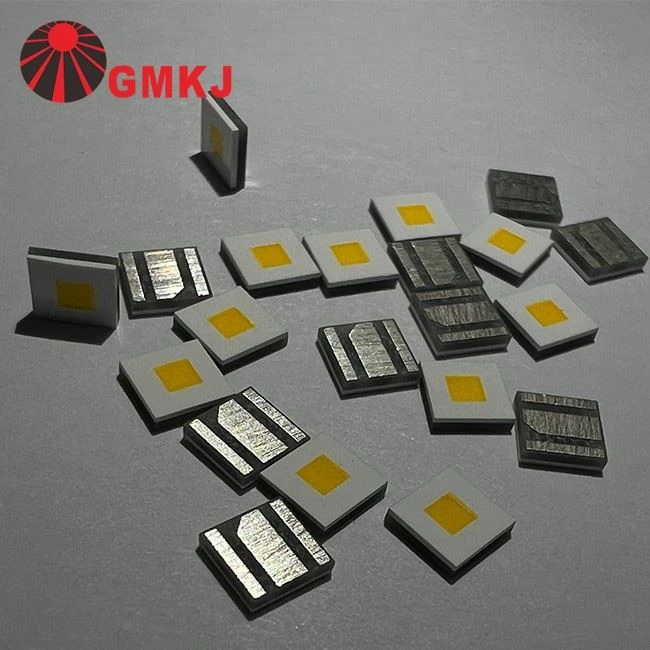

Vit 3W 5W 3535 SMD LED-bild:

Silikonkupollins typ 3535 smd lysdioder	Platta paket typ 3535 smd lysdioder

Vit 3W 5W 3535 SMD LED tekniska specifikationer:

■ Elektriska/optiska egenskaper--Vit (vid TA=25 grad)

Parameter	Symbol	Betingelser	Min	Genomsnittlig	Max	Enheter
Framspänning	V_F	I_F=350mA	2.80	--	3.20	V
Termiskt motstånd koppling till bräda	RΘ_J-B	I_F=350mA	--	6.5	--	grad /W
Ljusflöde	Φv	I_F=350mA	170		190	Lm
Ljusflöde	Φv	I_F=700mA	300		330	Lm
Färgtemperatur	CCT	I_F=350mA		5000		K
Färgtolerans		I_F=350mA	--	--	5	SDCM (på engelska)
CRI	Ra	I_F=350mA	70	--	--	--
Temperaturkoefficient för framspänning	∆V_F/∆T	I_F=350mA	−−	-2	−−	mV/grad
Omvänd ström	I_R	V_R=5V	−−	−−	10	μ A
Betraktningsvinkel	2Θ_1/2	I_F=350mA	−−	120	−−	Deg

■ Färg & binning

3535 color binning SDCM 3 and 5

CCT	MacAdam Ellips	Inkluderade papperskorgar	Mittpunkt		Storaxel	Mindre axel	Rotationsvinkel (grad)
6500K	3-steg	A3-65	0.3123	0.3282	0.00669	0.00285	58.57
5700K	3-steg	A3-57	0.3287	0.3147	0.00746	0.00320	59.09
5000K	3-steg	A3-50	0.3447	0.3553	0.00822	0.00354	59.62
4000K	3-steg	A3-40	0.3818	0.3797	0.00939	0.00402	53.72
3500K	3-steg	A3-35	0.4073	0.3917	0.00927	0.00414	53.22
3000K	3-steg	A3-30	0.4338	0.4030	0.00834	0.00408	53.22
2700K	3-steg	A3-27	0.4578	0.4104	0.00810	0.00420	53.70
6500K	5-steg	A5-65	0.3123	0.3282	0.01115	0.00475	58.57
5700K	5-steg	A5-57	0.3287	0.3147	0.01243	0.00533	59.09
5000K	5-steg	A5-50	0.3447	0.3553	0.01370	0.00590	59.62
4000K	5-steg	A5-40	0.3818	0.3797	0.01565	0.00670	53.72
3500K	5-steg	A5-35	0.4073	0.3917	0.01545	0.00690	53.22
3000K	5-steg	A5-30	0.4338	0.4030	0.01390	0.00680	53.22
2700K	5-steg	A5-27	0.4578	0.4104	0.01350	0.00700	53.70

Vit 3W 5W 3535 SMD LED produktserie:

BILD	MODELL NR.	KRAFT	Färg	Chips specifikationer	Ingångsspecifikationer
	GT-3535W6-DH43	3W	Vit färg, kupolglas	Dehao 43mil flip chip% 2c max reflow temp<200C	3V 350-700mA
	GT-3535W6-SA32	1-2W	Vit färg, kupolglas	Sanan 32mil flip chip	3V 350-500mA
	GT-3535W6-SA40	3W	Vit färg, kupolglas	Sanan 40mil flip chip	3V 350-1000mA
	GD-3535W6-SA55	5W	Vit färg, kupolglas	Sanan 55 mil flip chip	3V 1000-1500mA
	GD-3535W6-SA55-C	5-6W	Vit färg, hög ljusstyrka	Sanan 55Cmil flip-chip, 1W 350mA med 200-210lm/w	3V 1000-2000mA
	GT-3535W6-SL40 för ficklampa	3W	Vit, för ficklampa	Shilan 40mil vertikal	3V 350-1000mA
	GT-3535W6-SL48 för ficklampa	5W	Vit, för ficklampa	Shilan 48mil vertikal	3V 1000-1500mA
	GD-3535W6-SL57 för ficklampa	6W	Vit, för ficklampa	Shilan 57mil vertikal	3V 1000-2000mA
	GT-3535W6-SA40P	3W	Vit färg, platt förpackning	Sanan 40mil flip chip	3V 350-1000mA
	GT-3535W6-SA55P	5W	Vit färg, platt förpackning	Sanan 55 mil flip chip	3V 1000-1500mA
	GT-3535R-GH40	1-3W	Röd, 620-630nm	Taiwan Epileds 40mil, 130-150lm	2V 700mA
	GT-3535R-GH42	1-3W	Röd, 620-630nm	Taiwan Epileds 42mil, 110-130lm	2V 700mA
	GT-3535G-GH45	1-3W	Grön, 520-530nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535G-DXY45	1-3W	Grön, 520-530nm	Dingxinyuan 45mil, super ljus	3V 700mA
	GT-3535B-GH45	1-3W	Blå, 455-465nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535R-SA38	1-3W	Röd, 620-630nm	Sanan 38mil vertikal	2V 700mA
	GT-3535R-SA40	1-4W	Röd, 620-630nm	Sanan 40mil vertikalt	2V 700-1000mA
	GT-3535G-SA38	1-4W	Grön, 520-530nm	Sanan 38mil vertikal	3V 700-1000mA
	GT-3535B-SA38	1-4W	Blå, 455-465nm	Sanan 38mil vertikal	3V 700-1000mA
	GD-3535R-SA4047	4-8W	Röd, 620-630nm	Sanan 4047mil vertikal	2V 1500-2500mA
	GD-3535G-SA4047	4-8W	Grön, 520-530nm	Sanan 4047mil vertikal	3V 1500-2500mA
	GD-3535B-SA4047	4-8W	Blå, 455-465nm	Sanan 4047mil vertikal	3V 1500-2500mA
	GT-3535R-OSL40	1-4W	Röd, 620-630nm	Tyskland Osram 40mil vertikal	2V 700-1000mA
	GT-3535G-OSL40	1-4W	Grön, 520-530nm	Tyskland Osram 40mil vertikal	3V 700-1000mA
	GT-3535B-OSL40	1-4W	Blå, 455-465nm	Tyskland Osram 40mil vertikal	3V 700-1000mA
	GT-3535Y-LS28	1W	Bärnsten, 590-595nm	Taiwan HPO 28mil	2V 350mA
	GT-3535Y-JY42	1-3W	Bärnsten, 590-595nm	Taiwan Epistar 42mil	2V 700mA
	GT-3535AB-GH42	1-3W	Bärnsten, 600-610nm	Taiwan Epilerad 42mil	2V 700mA
	GT-3535AB-SA40	1-3W	Bärnsten, 1800-2000k PC	Fosfortyp, Kina Sanan 40mil eutektiskt	3V 700mA
	GT-3535UV-GH30-365	1W	UVA,365-375nm	Taiwan epilerar 30mil	3V 350mA
	GT-3535UV-GH45-365	1-3W	UVA,365-375nm	Taiwan Epilerad 45mil vertikal	3V 700mA
	GT-3535UV-GH45-380	1-3W	UVA,380-390nm	Taiwan Epilerad 45mil vertikal	3V 700mA
	GT-3535UV-GH45-400	1-3W	UVA,390-430nm	Taiwan Epilerad 45mil vertikal	3V 700mA
	GT-3535UV-LG45-365	1-3W	UVA,365-375nm	Korea LG 45mil vertikal	3V 700mA
	GT-3535B-GH45-470	1-3W	Jonblå, 470-480nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535B-GH45-480	1-3W	Isblå, 480-485nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535CY-GH45-490	1-3W	CYAN 490-495nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535B450-SA40	1-3W	Kungsblå, 450-455nm	Sanan 40mil, plant växa lätt	3V 700mA
	GT-3535B447-GH45	1-3W	Kungsblå, 447-450nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535B440-GH45	1-3W	Kungsblå, 440-445nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535G-GH45-500	1-3W	Ljusgrön, 500-510nm	Taiwan Epileds 45mil platt	3V 700mA
	GT-3535DR-GH42-660	1-3W	650-660nm	Taiwan Epileds 42mil, PPE 3,2μmol/J	2V 700mA
	GT-3535DR-SL42-660	1-3W	650-660nm	Shilan 42mil, PPE 3,4μmol/J	2V 700mA
	GT-3535DR-SL45-660	1-3W	650-660nm	Shilan 45mil, PPE 3,95μmol/J	2V 700mA
	GT-3535DR-SL60-660	1-3W	650-660nm	Shilan 60mil, PPE 4,38μmol/J	2V 700-1000mA
	GT-3535F3-SA40	1-3W	Rosa fullt spektrum	Sanan 40mil, 380-850nm, plant växa lätt	3V 350-700mA
	GT-3535DR-GH42-680	1-3W	680-690nm	Taiwan Epilerad 42mil	2V 700mA
	GT-3535FR-GH42-740	1-3W	730-740nm	Taiwan Epilerad 42mil	2V 700mA
	GT-3535FR-GH42-750	1-3W	750-760nm	Taiwan Epilerad 42mil	2V 700mA
	GT-3535FR-GH42-780	1-3W	780-790nm	Taiwan Epilerad 42mil	2V 700mA
	GT-3535IR-GH42-810	2-3W	800-810nm, 400-600mW	Taiwan Epilerad 42mil	1,5V 700-1000mA
	GT-3535IR-GH42-810DJ	4-6W	800-810nm, 800-900mW	Taiwan Epileds 42mil, Nano Stack	3V 700-1000mA
	GT-3535IR-LS26-850	1-1.5W	845-855nm	Taiwan HPO 26mil	1,5V 350-500mA
	GT-3535IR-GH28-850	1-1.5W	845-855nm	Taiwan Epileds 28mil	1,5V 350-500mA
	GT-3535IR-GH30-850	1-1.5W	845-855nm	Taiwan epilerar 30mil	1,5V 350-500mA
	GT-3535IR-GH38-850	1-2W	845-855nm	Taiwan Epilerad 38mil	1,5V 350-700mA
	GT-3535IR-GH42-850	2-3W	845-855nm, 400-600mW	Taiwan Epilerad 42mil	1,5V 700-1000mA
	GT-3535IR-GH42-850DJ	4-6W	845-855nm, 800-900mW	Taiwan Epileds 42mil, Nano Stack	3V 700-1000mA
	GT-3535IR-GH42-940	2-3W	940-950nm, 400-600mW	Taiwan Epilerad 42mil	1,5V 700-1000mA
	GT-3535IR-GH42-940DJ	4-6W	940-950nm, 800-900mW	Taiwan Epileds 42mil, Nano Stack	3V 700-1000mA
	GT-3535IR-LS42-940	1-3W	940-950nm	Taiwan HPO 42mil	1-2V 700mA
	GT-3535IR-GH42-980	1-3W	980-985nm	Taiwan Epilerad 42mil	1-2V 700mA
	GT-3535IR-GH42-1050	1-3W	1000-1050nm	Taiwan Epilerad 42mil	1-2V 700mA
	GT-3535IR-GH42-1250	1-3W	1200-1250nm	Taiwan Epilerad 42mil	1-2V 700mA
	GT-3535IR-GH42-1350	1-3W	1300-1350nm	Taiwan Epilerad 42mil	1-2V 700mA
	GT-3535IR-GH42-1450	1-3W	1400-1450nm	Taiwan Epilerad 42mil	1-2V 700mA
	GT-3535IR-GH42-1550	1-3W	1500-1550nm	Taiwan Epilerad 42mil	1-2V 700mA
	GD-3535LASER-DR43-808	10W	808nm, 3535 platt pkg	Derui 43mil VCSEL laser	2,2v 4A 3500MW
	GD-3535LASER-DR43-850	10W	850nm, 3535 platt pkg	Derui 43mil VCSEL laser	2,2v 4A 3500MW
	GD-3535LASER-DR43-940	10W	940nm, 3535 platt pkg	Derui 43mil VCSEL laser	2,2v 4A 3500MW
	GT-3535W3W6-JN27	2*1W	Tvåfärgad 3000K+6000K, inställbar LED	Galler 26mil vertikalt	Varje färg 3V 350mA
	GT-3535W6R850-JN27LS26	2*1W	Tvåfärgad 6000K vit+infraröd 850nm	Gitter 27mil vertikalt för vitt, HPO 26mil för infraröd 850nm	2vdc 350mA för IR, 3vdc 350mA för vit
	GT-3535R66IR85-GH38GH32	2*1W	Dubbla färger, 660nm+850nm	Epileds 38mil 660nm med Epileds 32mil 850nm, rött threapy ljus	Varje färg 2V 500mA
	GT-3535RGB-SA26	3*1W	RGB färg 3535	Sanan 26mil vertikal	R625/G525/B460NM, 300-350mA
	GT-3535RGB-OLS20	3*1W	RGB färg 3535	Tyskland Osram 20mil vertikal	R625/G525/B460NM, 300-350mA
	GD-5050RGB-SA38-0.7A	3*3W	RGB färg 5050	Sanan 38mil vertikal	R625/G525/B460NM, 350-700mA
	GD-5050RGB-SA38-1.5A	3*5W	RGB färg 5050	Sanan 38mil/4047mil vertikal	R625/G525/B460NM, 1000-1500mA
	GT-3535RGBW-SA26	4*1W	RGBW färg 3535	Sanan 26mil vertikal	R625/G525/B460NM/W6000K, 300-350mA
	GT-3535RGBW-OSL20	4*1W	RGBW färg 3535	Tyskland Osram 20mil vertikal	R625/G525/B460NM/W6000K, 300-350mA
	GT-5050RGBW-SA38-0.7A	4*3W	RGBW färg 5050	Sanan 38mil vertikal	R625/G525/B460NM/W6000K, 350-700mA
	GT-5050RGBA-SA38JY42-0.7A	4*3W	RGBA färg 5050	Sanan 38mil vertikal för RGB, Amber med Epistar 42mil	R625/G525/B460NM/A595NM, 350-700mA
	GT-5050RGBW-SA38-1.5A	4*5W	RGBW färg 5050	Sanan 38mil/4047mil vertikal	R625/G525/B460NM/W6000K, 1000-1500mA
	GT-5050RGBW-OSL40	4*3W	RGBW färg 5050	Tyskland Osram 40mil vertikal	R625/G525/B460NM/W6000K, 350-700mA

Ansökan

Vit 3W 5W 3535 SMD LED används främst för LED-vägglampor, LED-flodljus, LED-landskapsljus, LED-fontänljus, drönare LED-lampor för speciell prestanda och så vidare.

rgb and rgbw leds applications

rgb and rgbw leds applications 2

Om GMKJ LED

GMKJ är en ISO-certifierad tillverkare av högkvalitativa, högtillförlitliga LED-dioder, bildad i januari 2009. Vår personal har över 10 års erfarenhet av utmärkt engelska. Alla våra anställda har en stark arbetsmoral och ett starkt engagemang för att tillhandahålla högkvalitativa produkter som konsekvent uppfyller eller överträffar våra kunders krav.

About GMKJ LED

Vår tjänst:
PCB design & Reflow lödtjänst
COB/LED/Drivers anpassning
Formutveckling (plastinsprutning & pressgjutning)
Representanter i Storbritannien, Korea och Tjeckien.
ISO9001-2008, SGS, TUV, BV, CNAS ackrediterat laboratorium och optiskt laboratorium.

Sändning

2828 cob led shipment

Frakt alternativ:
1. Med Express: som DHL, UPS, TNT, FEDEX etc. Leveranstiden är cirka 10-15 dagar.
2. Flygfrakt: när din beställning är mer än 100 kg, vilket kommer att vara mer ekonomiskt än express.
3. Sjöfrakt: vi kommer att uppdatera sjöfrakten när vi vet din hamn där varor kommer att levereras.
4. Agent utsedd av kunden: vänligen berätta kontaktuppgifterna för din fraktagent så ordnar vi leverans av föremålen.

För mer information, skriv tillbaka till oss GMLEDs Team direkt!
