Högspänning 1,5W 9V EMC 3030 SMD LED

Högspänning 1,5W 9V EMC 3030 SMD LED-specifikationer:

Produktnamn	Högspänning 1,5W 9V EMC 3030 SMD LED
Artikelnummer	GE-3030W400-3CZ-J2B2D0-R80
Märke Chips	China Sanan 22*40mil eller USA Bridgelux 22*40mil med 4 marker inuti
Input	8.6-9.2vdc spänningsingång; 150mA med 1,5W märkeffekt;
Flöde	160-180lm/w vid 1,5W 150mA; 220-240lm totalt flöde;
Belysningseffektivitet	160-180lm/w vid 1,5W 150mA;
Färg	2700K, 3000K, 4000K, 5000K, 5700K och 6500K tillgängliga. CRI can be Ra>70, Ra>80 valfritt SDCM<5 with good lighting consistency;
Driva	Max drivkraft 150mA vid 1,5 Watt
Paketmaterial	EMC platt paket med koppar
Ljusvinkel	120 grader
Varumärke och tillverkare	GMLED, GMKJ
Garanti	4 år
OEM-tjänst	1. SKD delar tillgängliga; 2. Aluminium printkort LED-monteringsservice är också tillgänglig här.

Varför måste vi använda 6v och 9v 3030 smd lysdioder istället för 3vdc 3030 smd lysdioder?

När man designar LED-belysningskretsar, särskilt med högeffekts 3030 SMD LED, kommer beslutet att använda 6V eller 9V LEDs istället för 3V LEDs ner till flera viktiga elektriska fördelar som gör seriekopplingen mer effektiv och praktisk för större, mer komplexa LED-arrayer. Här är en förklaring till varför du skulle föredra6Veller9V

3030 SMD lysdioderkopplas inseriesnarare än att använda3V lysdioderkopplas inparallell:

1. Effektivitet i spännings- och strömhantering

Serieanslutning med 6V eller 9V lysdioder: När lysdioder är anslutna i serie, adderas spänningen över varje lysdiod, men strömmen förblir densamma genom hela strängen. Om du till exempel ansluter två 6V lysdioder i serie, är den totala spänningen som krävs 12V, men strömmen som flyter genom varje lysdiod är densamma. Detta gör strömförsörjningskraven lättare att hantera, särskilt när man använder strömkällor med högre spänning (t.ex. 12V eller 24V).

Parallell anslutning med 3V lysdioder: När lysdioder är parallellkopplade förblir spänningen över alla lysdioder densamma, men strömmen för varje lysdiod kan variera, vilket kräver individuella strömbegränsande motstånd eller en sofistikerad drivenhet för att säkerställa enhetlig strömfördelning. Detta kan leda till ineffektivitet och högre kostnader vad gäller komponenter och komplexitet.

2. Minskad strömbelastning på strömförsörjningen

Serieanslutning: Med 6V eller 9V lysdioder, eftersom strömmen förblir konstant över alla lysdioder i serie, kan du använda en enda konstantströmdrivare som driver hela strängen av lysdioder. Detta resulterar i ett stabilare system med minskad belastning på strömförsörjningen.

Parallell anslutning: I parallella konfigurationer är strömmen uppdelad mellan grenarna, vilket innebär att varje gren kan dra olika mängder ström, vilket kan vara ineffektivt och leda till överhettning eller behov av robustare (och dyrare) strömförsörjning.

3. Enklare och mer kostnadseffektiva drivrutiner

Serieanslutning: Att använda lysdioder med högre spänning (6V eller 9V) innebär att du kan använda enklare, mer kostnadseffektiva drivrutiner. Till exempel kan en 12V eller 24V strömförsörjning driva flera seriekopplade lysdioder, vilket eliminerar behovet av komplexa kretsar som reglerar strömmen för varje parallell gren.

Parallell anslutning: Med 3V lysdioder parallellt skulle du behöva en mer komplex konstantströmsdrivrutin för varje enskild lysdiod eller varje parallellgrupp för att säkerställa jämn strömfördelning, vilket ökar både komplexiteten och kostnaden för systemet.

4. Bättre värmeavledning

Seriekonfiguration: Eftersom strömmen förblir konstant i en seriekrets tenderar värmen som genereras av varje lysdiod att vara mer enhetlig, och den termiska hanteringen blir lättare. Lysdioder med högre spänning har ofta bättre värmeavledning eftersom de är designade för mer robusta tillämpningar.

Parallell konfiguration: Om varje lysdiod parallellt drar olika strömmar kan vissa lysdioder överhettas på grund av ojämn strömfördelning, vilket kan leda till fel eller minskad livslängd.

5. Minskad risk för obalans i spänningen

Seriekonfiguration: När lysdioder är i serie, om en lysdiod misslyckas, slutar hela seriesträngen att fungera, men du kan åtminstone lätt upptäcka problemet. Dessutom, eftersom varje lysdiod har samma ström som flyter genom sig, finns det ingen risk att en lysdiod drar mer ström än de andra, vilket kan leda till för tidigt fel i parallella anslutningar.

Parallell konfiguration: I en parallell konfiguration, om en lysdiod misslyckas eller upplever ett spänningsfall, kan de andra lysdioderna i samma gren påverkas, vilket orsakar ojämn ljusstyrka eller överbelasta föraren.

6. Lägre komplexitet i kretsdesign

Serieanslutning: Att använda 6V eller 9V lysdioder i serie minskar behovet av ytterligare komponenter såsom motstånd eller specialiserade drivrutiner för strömreglering, vilket förenklar kretsdesign.

Parallell anslutning: För parallellkopplade 3V LED blir kretsdesignen mer komplicerad på grund av behovet av exakt strömkontroll för varje parallell gren, vilket gör den mindre effektiv och dyrare att implementera.

7. Ökad skalbarhet

Serieanslutning: Serieanslutna lysdioder är lättare att skala upp eller ner beroende på strömförsörjningens spänning. Du kan enkelt lägga till fler lysdioder till seriesträngen om du behöver högre ljusstyrka, eller minska antalet lysdioder om mindre ljuseffekt behövs.

Parallell anslutning: I parallella konfigurationer kan det bli mer komplicerat att lägga till fler lysdioder eftersom strömmen genom varje gren måste balanseras noggrant, vilket kräver mer sofistikerade drivrutiner.

Sammanfattning av fördelarna med att använda 6V/9V lysdioder i serie:

Enklare energihantering: Lättare att hantera spänning och ström med en enda drivrutin.

Kostnadseffektiva förare: Lättare att använda standardspänningsdrivrutiner (t.ex. 12V eller 24V) istället för komplexa strömregleringssystem.

Bättre värmehantering: Mer konsekvent värmeavledning och minskad risk för överhettning.

Lägre komplexitet: Färre komponenter behövs för ett stabilt, effektivt system.

Förbättrad systemtillförlitlighet: Mindre risk för strömobalans och fel.

Genom att använda6V eller 9V lysdioderi enseriekonfiguration, är det övergripande systemet effektivare, enklare att designa och lättare att skala, vilket är anledningen till att detta tillvägagångssätt ofta föredras i högeffektsbelysningsapplikationer som gatubelysning, industriell belysning eller stora LED-paneler.

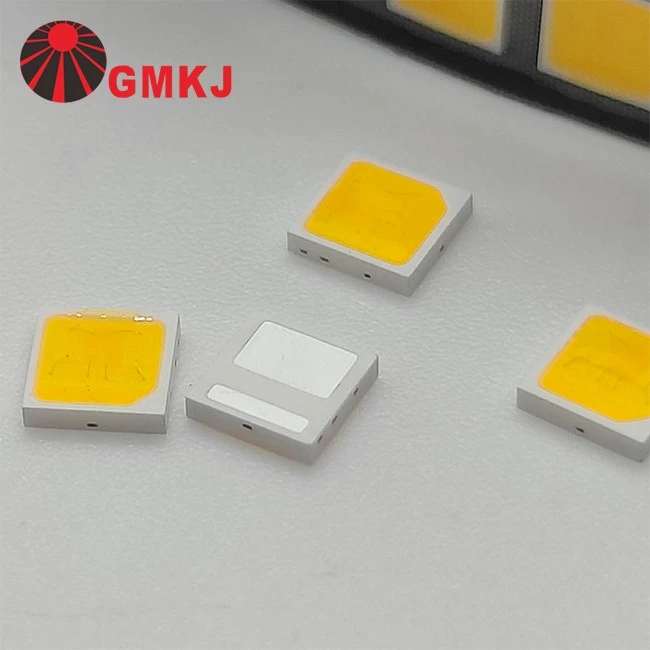

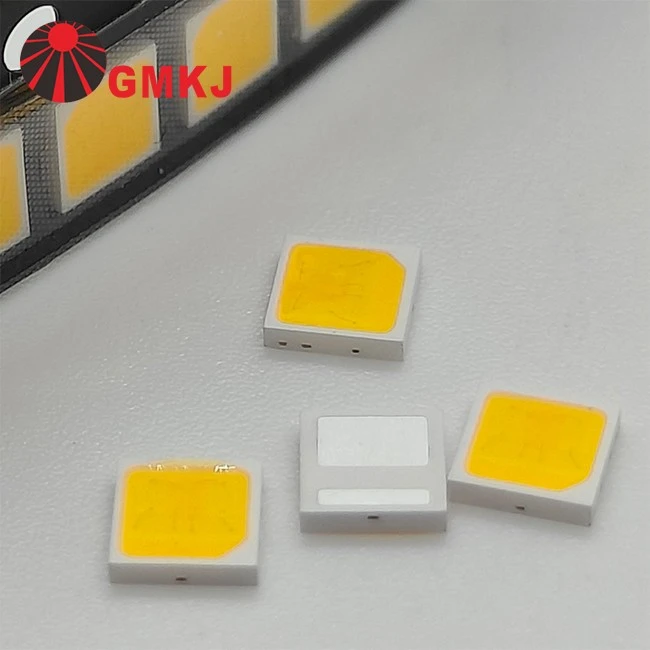

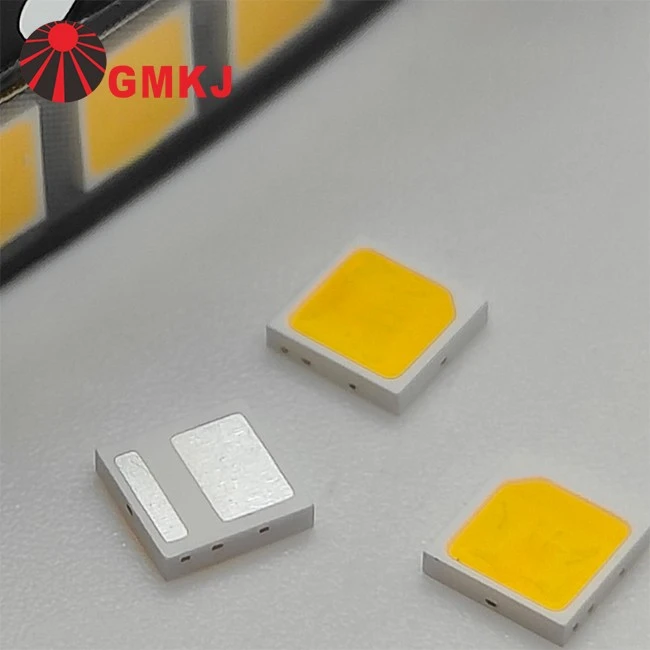

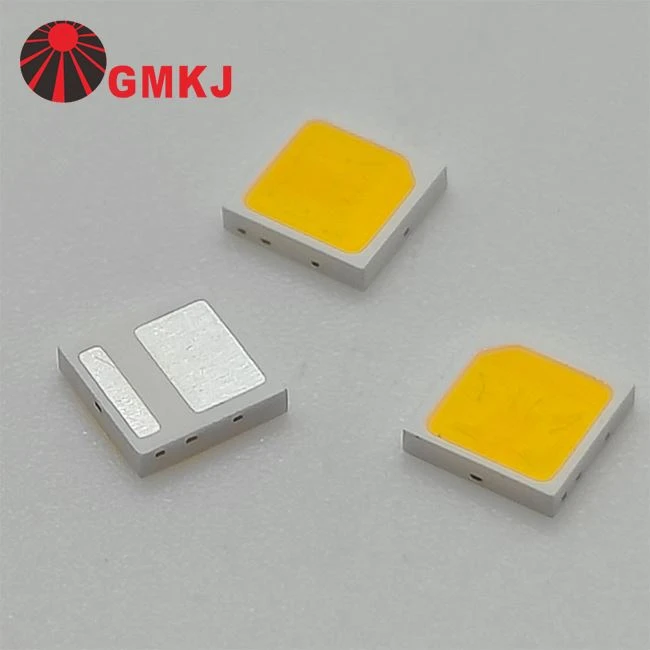

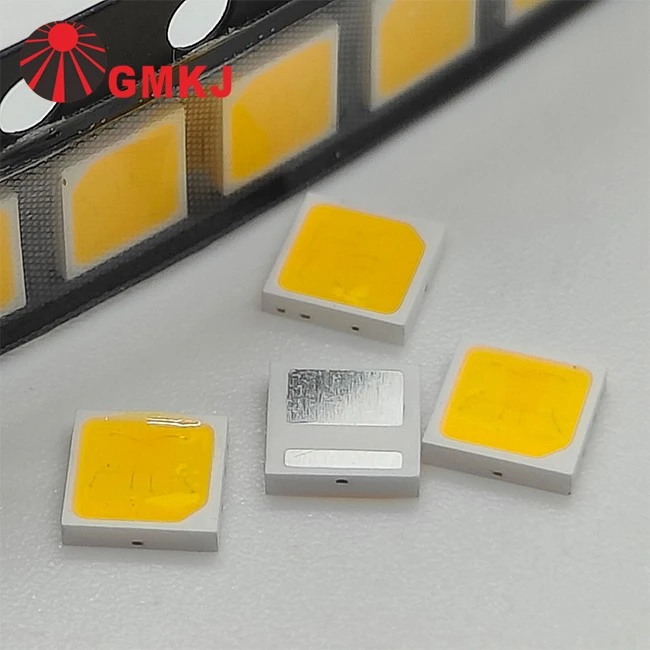

Högspänning 1,5W 9V EMC 3030 SMD LED Bild:

Högspänning 1,5W 9V EMC 3030 SMD LED-mått:



Högspänning 1,5W 9V EMC 3030 SMD LED-specifikationer:

Parameter	Symbol	Villkor	Min	Genomsnittlig	Max	Enheter
Framspänning	VF	IF=150mA	8.8	--	9.4	V
Belysningseffektivitet		IF=150mA	160		180	Lm/W
Ljusflöde	Φv	IF=150mA	220		240	lm
Färgtemperatur	CCT	IF=150mA	--	4000	--	K
Färgtolerans		IF=150mA	--	--	5	SDCM
CRI	Ra	IF=150mA	80	--	--	--
Temperaturkoefficient för framspänning	∆VF/∆T	IF=150mA	−−	-2	−−	mV/grad
Omvänd ström	IR	VR=15V	−−	−−	10	μ A
Betraktningsvinkel	2Θ1/2	IF=150mA	−−	120	−−	Deg
