Produktbeskrivning
Platt keramisk 4W RGBW RGBCW 3535 SMD LED Diode Specifikationer:
| Produktnamn | Platt keramisk 4W RGBW RGBCW 3535 SMD LED-diod |
| Artikelnummer | GT-3535RGBW6-4BC0-SA26P |
| Märke Chips | China Sanan 26mil vertikalt chip, bra ljuseffekt med sekundär led-lins |
| Inmatning |
Röd med 2-2.4vdc; Grön, blå och vit med 2.8-3.2vdc; Varje färg max 350mA |
| Flöde |
Röd: 40-50lm; Grön: 60-80lm; Blå: 15-25lm; Vit: 70-90lm |
| Garanti | 4 års lång tid helt garanterad |
| Färg |
Röd: 620-630nm; Grön: 520-530nm; Blå: 450-465nm; White finns med: 1. 3000K Ra>80, 2. 4000K Ra>80 3. And 6500K Ra>70 |
| Kraft |
4*1W Watt |
| Keramiskt förpackningsmaterial |
Keramiskt paket; Både dome silikonlins och plattpaket 3535 smd lysdioder finns tillgängliga. |
| Ljusvinkel |
120 graders kupolsilikonlins eller 120 graders platt paket utan lins |
| Varumärke och tillverkare | GMLED, GMKJ |
| Garanti | 3 år |
| OEM-tjänst |
1. SKD delar tillgängliga; 2. Aluminium printkort LED monteringsservice är också tillgänglig här. |

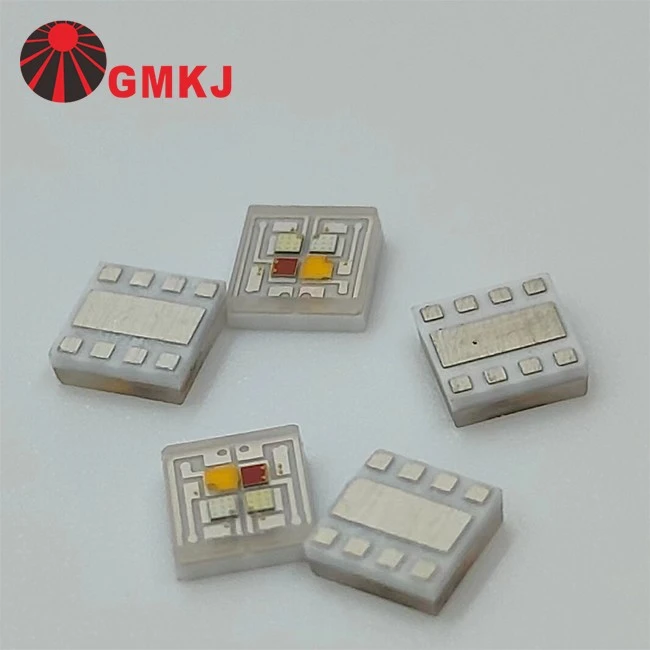

Flat Ceramic 4W RGBW RGBCW 3535 SMD LED-diodbild:
| Dome silikonlins 3535 RGBW smd lysdioder | Platta paket 3535 RGBW smd lysdioder |
 |
 |
Platt keramisk 4W RGBW RGBCW 3535 SMD LED Diode stjärna PCb-kort lödtjänst:
Platt keramisk 4W RGBW RGBCW 3535 SMD LED-dioddimensioner:
Platt keramisk 4W RGBW RGBCW 3535 SMD LED Diode Elektriska specifikationer:
■ Absoluta maximala betyg (vid TA =25 grad)
|
Parameter |
Symbol |
Betyg |
Enhet |
|||
|
R |
G |
B |
W |
|||
|
DC framåtström |
IF |
350 |
350 |
350 |
350 |
m A |
|
Topppulsström* |
IFP |
700 |
700 |
700 |
700 |
m A |
|
Effektförlust |
PD |
1 |
1 |
1 |
1 |
W |
|
Omvänd spänning |
VR |
5 |
5 |
5 |
5 |
V |
|
Omvänd ström |
IR |
10 |
10 |
10 |
10 |
μ A |
|
Drifttemperaturens omfång |
TOPR |
-40 ~ +85 |
-40 ~ +85 |
-40 ~ +85 |
-40 ~ +85 |
grad |
|
Förvaringstemperatur |
TSTG |
-40 ~ +100 |
-40 ~ +100 |
-40 ~ +100 |
-40 ~ +100 |
grad |
|
LED Junction Temperatur |
TJ |
120 |
120 |
120 |
120 |
grad |
■ Elektriska/optiska egenskaper- (vid TA=25-examen)
|
Parameter |
Symbol |
Betingelser |
Emitterande Färg |
Värderingar |
Enheter |
||
|
Min |
Genomsnittlig |
Max |
|||||
|
Framspänning |
VF |
IF=350mA |
R |
1.80 |
-- |
2.40 |
V |
|
G |
2.80 |
-- |
3.40 |
||||
|
B |
2.80 |
-- |
3.40 |
||||
|
W |
2.80 |
-- |
3.40 |
||||
|
Ljusflöde |
Φv |
IF=350mA |
R |
40 |
-- |
50 |
lm |
|
G |
60 |
-- |
80 |
||||
|
B |
15 |
-- |
25 |
||||
|
W |
70 |
-- |
90 |
||||
|
Dominant våglängd |
λd |
IF=350mA |
R |
620 |
-- |
625 |
nm |
|
G |
520 |
-- |
525 |
||||
|
B |
450 |
-- |
470 |
||||
|
Färgtemperatur |
CCT |
IF=350mA |
W |
5500 |
-- |
6500 |
K |
|
CRI |
Ra |
IF=350mA |
W |
70 |
-- |
-- |
|
|
Omvänd ström |
IR |
VR=5V |
−− |
−− |
−− |
10 |
μ A |
|
Betraktningsvinkel |
2Θ1/2 |
IF=350mA |
−− |
−− |
120 |
−− |
Deg |
|
Termisk motståndskoppling till brädet |
RΘJ-B |
IF=350mA |
−− |
-- |
6.5 |
-- |
grad /W |
Ansökan
Platt keramisk 4W RGBW RGBCW 3535 SMD LED-diodapplikationer
Platt keramisk 4W RGBW RGBCW 3535 SMD LED-diod används främst för LED-vägglampor, LED-fontänljus och LED RGB-undervattensljus och andra applikationer.
