4 stift rgb plcc 4 3528 SMD LED

VillkorPlcc2, Plcc4ochPlcc6hänvisa till olika typer avLED -förpackningsformatsärskiltPlastledd chipbärare (PLCC)paket. Antalet (2, 4 eller 6) indikerar vanligtvisantal leads eller kuddarför elektrisk anslutning och motsvarar oftaAntal LED -chipsellerutsläppsfärgerinuti. Här är en uppdelning:

🔷 Plcc2

Leder/kuddar: 2

Pommes frites: 1

Typisk användning: Enfärgad LED

Ansökan: Indikatorlampor, bakgrundsbelysning, grundläggande belysningsapplikationer

Storlek: I allmänhet mindre än PLCC4/6

Exempel: Röd, grön, blå eller vita lysdioder (enkelfärg)

🔷 Plcc4

Leder/kuddar: 4

Pommes frites: 2 eller mer (vanligtvis 3)

Typisk användning: RGB LED

Ansökan: LED-applikationer, skärmar i fullfärg, dekorativ belysning

Information: Har oftaRöda, gröna och blå chipskontrolleras oberoende

Kräva: 3 separata kanaler för RGB -kontroll + 1 Vanlig katod eller anod

🔷 Plcc6

Leder/kuddar: 6

Pommes frites: 3 eller mer (kan inkludera vita eller ytterligare chips för högre ljusstyrka)

Typisk användning: Högpresterande RGB-lysdiodereller RGB+White (RGBW)

Ansökan: Avancerad belysning, skyltar, bakgrundsbelysning med bättre kontroll

Fördelar:

Bättretermisk prestanda

Merljusstyrka

Fler stift=bättre färgblandningskontroll

Sammanfattningstabell:

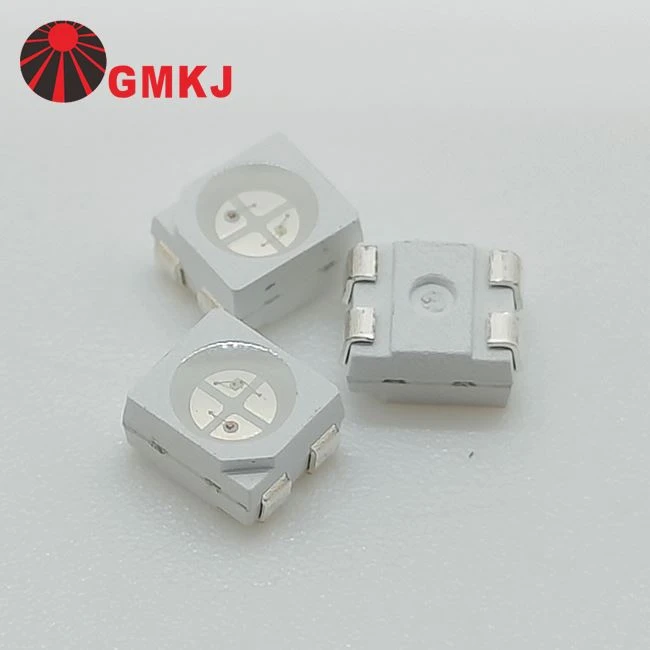

4 stift rgb plcc 4 3528 SMD LEDBild

4 stift rgb plcc 4 3528 smd LED -dimensioner





4 stift rgb plcc 4 3528 SMD LEDSpecifikationer

Parameter	Symbol	Villkor	Min	Max	Min	Max	Min	Max	Enheter
			R		G			B
Framspänning	VF	IF=20 ma	2.00	2.30	2.90	3.20	2.90	3.20	V
Termisk motstånd Korsning till ombord	RΘJ-B	IF=20 ma	10		10			10		examen /w
Lysande intensitet	Dropp	IF=20 ma	500	700	1500	2000	300	400	mcd mcd
Dominerande våglängd	λd	IF=20 ma	620	630	520	530	460	470	Nm
Temperaturkoefficient av framåtspänning	∆VF/∆T	IF=20 ma	2		2			2		mv/ examen
Bakström	IR	VR=5V	10		10			10		μ A
Visningsvinkel	2Θ1/2	IF=20 ma	120							Grad

4 stift rgb plcc 4 3528 SMD LED -applikationer



4 stift rgb plcc 4 3528 SMD LEDansökningar



4 stift rgb plcc 4 3528 SMD LEDanvänds vanligtvis i:

LED -skärmar och skärmar

Dekorativ och omgivande belysning

Bakgrundsbelysning för skyltar eller paneler

Scen- och arkitektonisk belysning

Neonskyltar lampor

Consumer Electronics Indicators (t.ex. RGB Status Lights)

Det tillåterOberoende kontroll av röda, gröna och blå chipsför blandning i fullfärg.

LED -skärmar och skärmar

Dekorativ och omgivande belysning

Neonskyltar lampor
