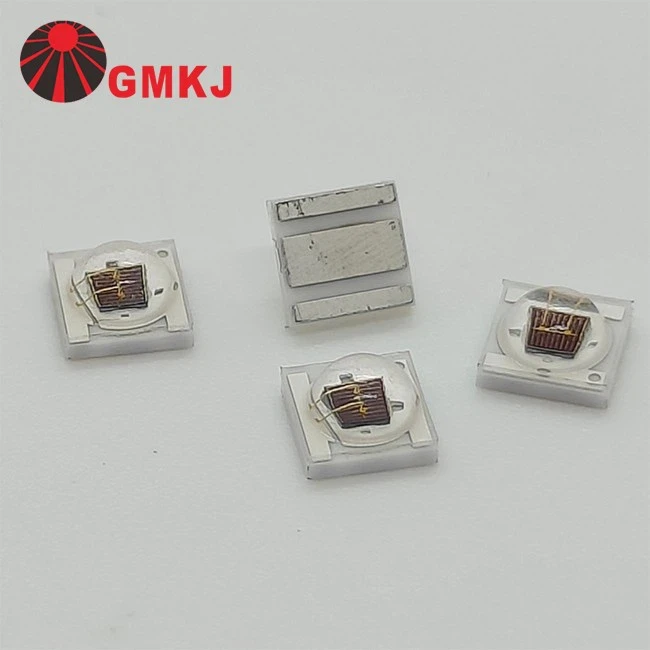

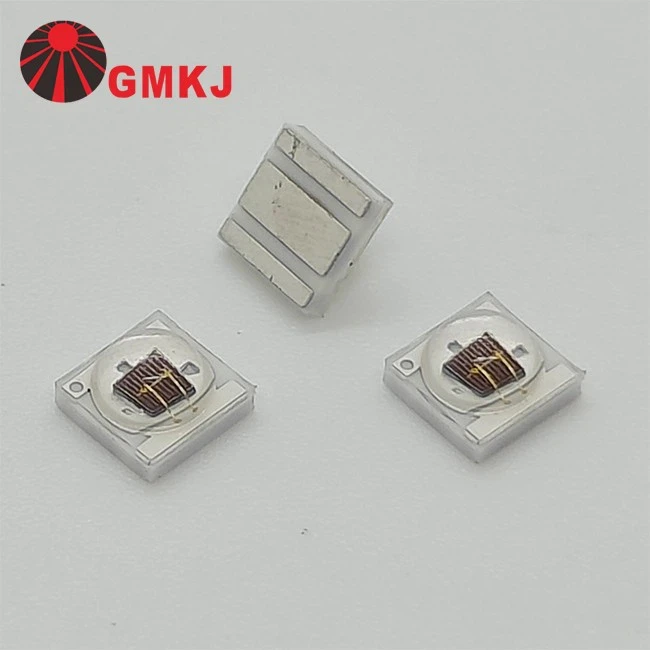

Nyckelspecifikationer för 1300nm 3535 infraröd LED
Följande specifikationer tillhandahålls för att stödja optisk systemintegration och infraröd applikationsutveckling.
| Artikelnummer | GTY-3535R1300-1CC0-G1D2M |
| Toppvåglängd | 1300 nm |
| Pakettyp | 3535 Keramik |
| Betraktningsvinkel | 30 grader / 60 grader / 90 grader / 120 grader |
| Framåtström | 700mA |
| Driftstemperatur | -40 grader till +85 grader |
1300nm LED-testrapport
|
|
|
|
Nyckelspecifikationer för 1300nm 3535 infraröd LED
Optimerad 1300nm spektral utgång för materialidentifiering
3535 LED Array monterad på aluminium / koppar PCB
1300nm 3535 LED-paketmått
Elektrisk prestanda på 1300nm 3535 NIR LED
Elektriska värden som anges nedan återspeglar standarddriftsförhållanden för stabil infraröd emissionsprestanda.
|
Parameter |
Symbol |
Villkor |
Min |
Genomsnittlig |
Max |
Enheter |
| Framspänning (Vf) |
VF |
IF=700mA |
0.90 |
-- |
1.50 |
V |
|
Termisk motståndskoppling mot bräda (热阻) |
RΘJ-B |
IF=700mA |
-- |
6.5 |
-- |
grad /W |
|
Strålande utgång (光功率) |
Φe |
IF=700mA |
100 |
-- |
120 |
mW |
|
Toppvåglängd (峰值波长) |
λp |
IF=700mA |
1300 |
-- |
1350 |
nm |
|
Temperaturkoefficient för framspänning (正向压降之温度系数) |
∆VF/∆T |
IF=700mA |
−− |
-- |
−− |
mV/grad |
|
Omvänd ström (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Betraktningsvinkel [1] (发光角度) |
2Θ1/2 |
IF=700mA |
−− |
120 |
−− |
Deg |
| Dessa elektriska egenskaper stödjer konsekvent uteffekt som krävs för materialdifferentiering och spektralresponsanalys. |
Hur 1300nm infrarött ljus stöder materialanalys
I spektrala inspektionssystem påverkar våglängdsvalet hur olika material identifieras och separeras.
Vid cirka 1300 nm uppvisar vissa ämnen ett mer särskiljbart responsbeteende jämfört med kortare infraröda våglängder, vilket kan förbättra analyseffektiviteten i vissa industriella miljöer.
Typiska integrationsscenarier inkluderar:
Spektral inspektionsutrustning
Materialanalyssystem
Industriella sorteringsinställningar
NIR-assisterade maskinseendeplattformar
Tekniska data och våglängdsinformation för 1300nm 3535 LED kan granskas direkt från databladet på denna sida.
Om ditt projekt involverar infraröd inspektion eller spektral-svarsutvärdering kan GMKJ tillhandahålla support baserat på olika optiska och strukturella krav.
